Q641F不锈钢气动球阀

发布日期:[2015-02-02]     点击率:

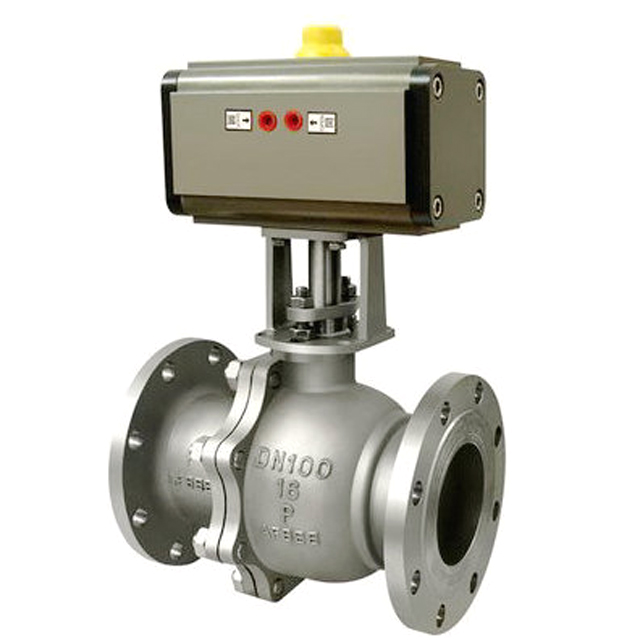

Q641F不锈钢气动球阀

Q641F不锈钢气动球阀是球阀配上气动执行器。气动执行器的执行速度相对较快,并且不需要工人亲力亲为,在很大程度上节约了人力资源以及时间。本类阀门在管道中一般应当水平安装。Q641F不锈钢气动球阀发展演变与工作原理 气动球阀是由截止阀演变而来。它具有相同的旋转90度提动作,不同的是旋塞体是球体,有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的,即当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。

Q641F不锈钢气动球阀发展演变与工作原理气动球阀是由截止阀演变而来。它具有相同的旋转90度提动作,不同的是旋塞体是球体,有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的,即当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。

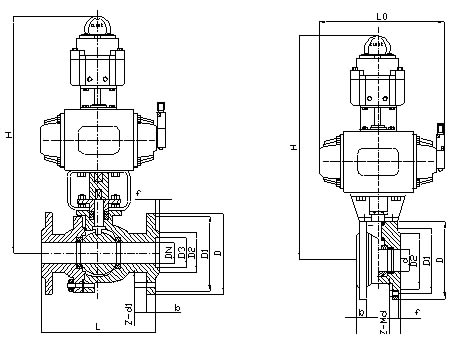

气动球阀结构图

不锈钢气动球阀结构图

Q641F不锈钢气动球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。

Q641不锈钢气动球阀的现实作用

Q641F不锈钢气动球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。气动球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。

Q641F不锈钢气动球阀和旋塞阀是同属一个类型的阀门,只有它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

气动球阀工作原理图

不锈钢气动球阀工作原理图

Q641F不锈钢气动球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是近年来被广泛采用的一种新型阀门,它具有以下优点:

1、流体阻力小,其阻力系数与同长度的管段相等。

2、结构简单、体积小、重量轻。

3、紧密可靠,球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5、维修方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7、适用范围广,通径从小到几毫米,大到几米,从高真空Zhi高压力都可应用。

Q641F不锈钢气动球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门,以及人们日常生活中。
