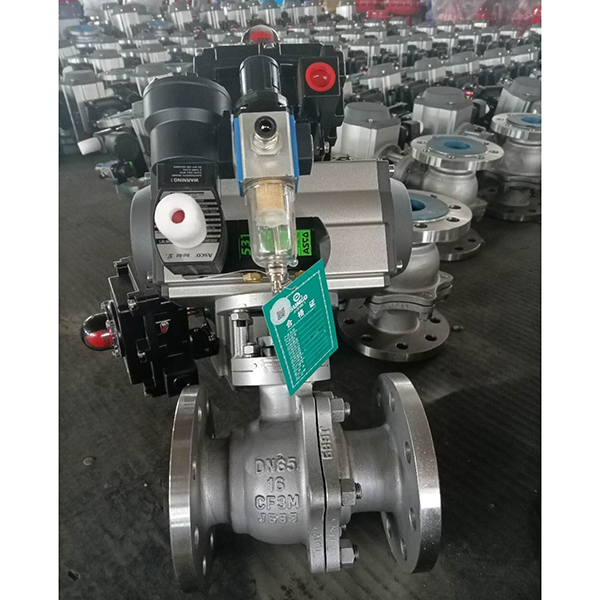

气动球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。气动球阀配用的执行机构分单作用和双作用两种型号。不锈钢气动球阀广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。
不锈钢气动法兰球阀性能规范：
公称通径DN（mm） | 15-250 | |||
公称压力PN（MPa） | 1.6 | |||
公称压力PS（MPa） | 强度试验 | 2.4 | ||
密封试验 | 1.76 | |||
材料材料代号 | C | P | R | |
主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti |
球芯 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
密封圈 | 增强聚四氟乙烯对位聚苯 | |||
填料 | 聚四氟乙烯柔性石墨 | |||
适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 |
适用温度 | -28℃～300℃ | |||
执行器 | 型号 | BAW系列、GT系列、SW系列 | ||
气源压力 | 0.4-0.7Mpa | |||
